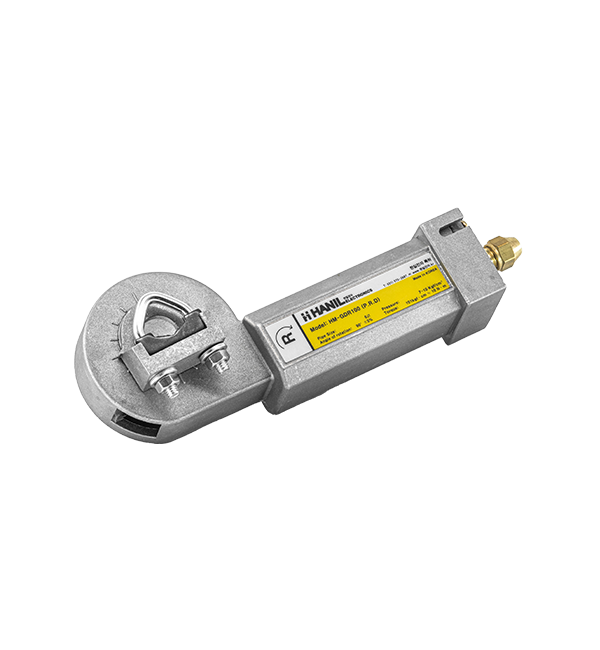

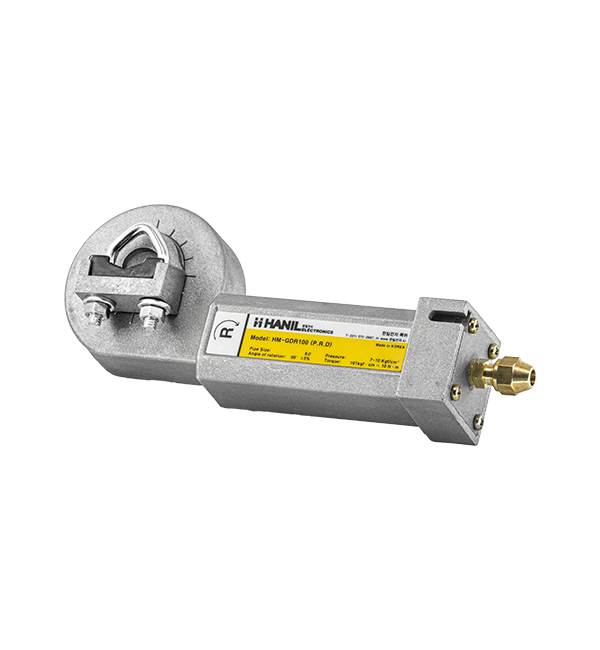

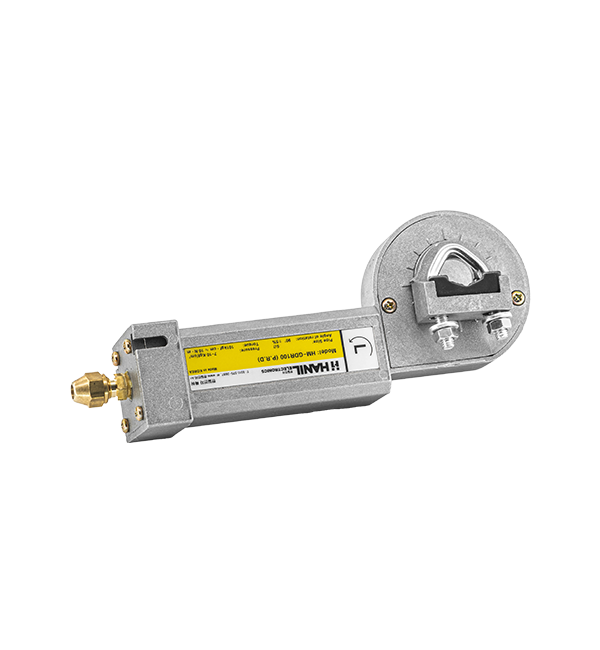

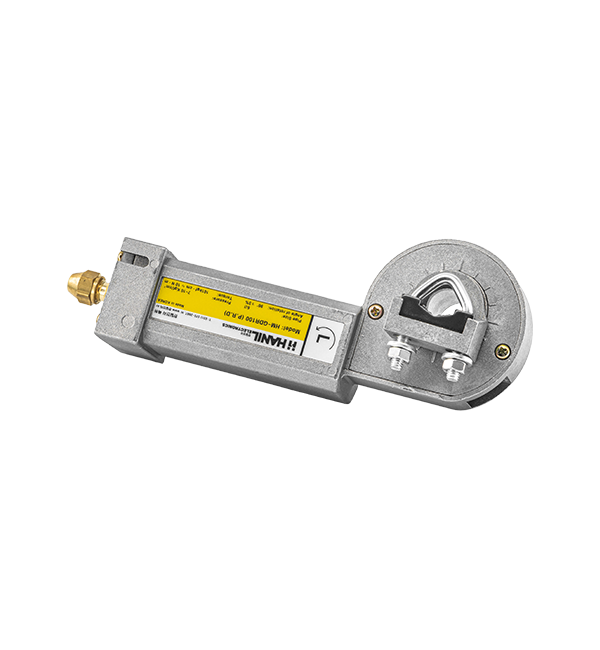

DAG

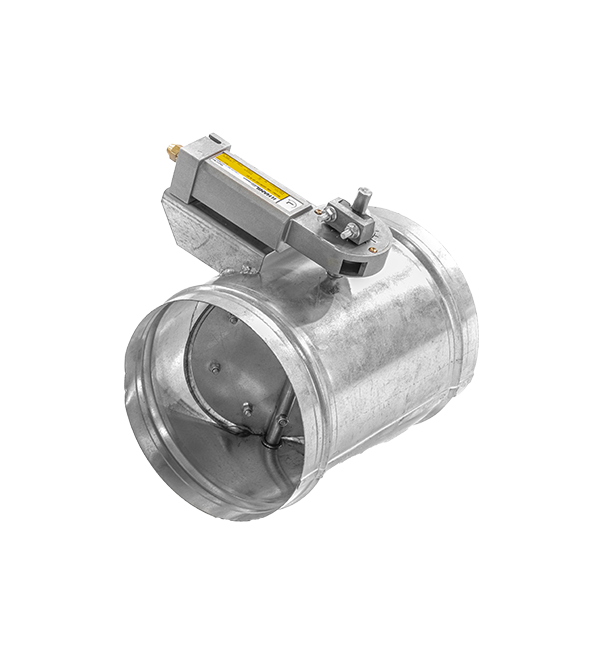

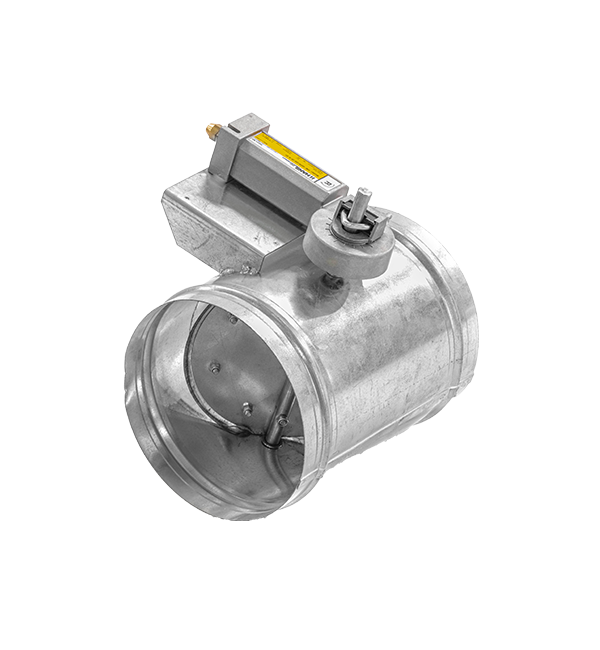

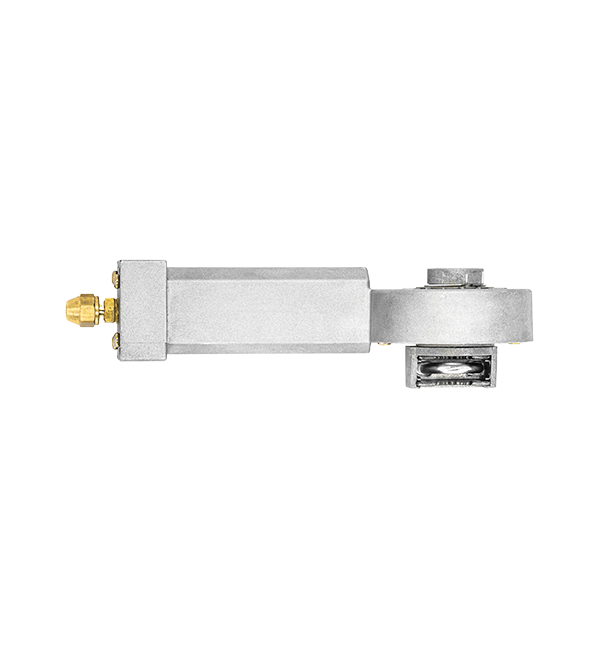

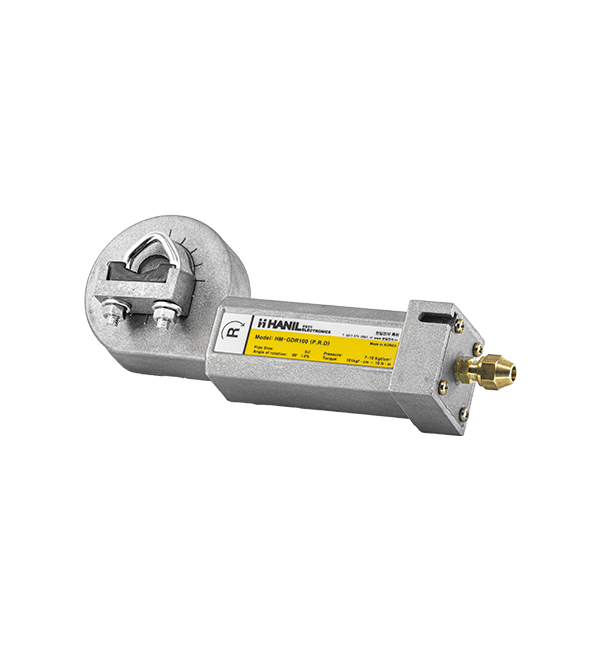

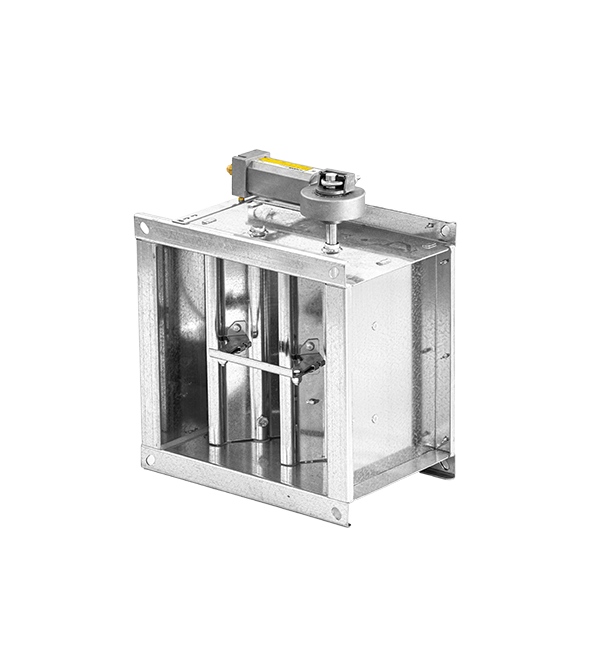

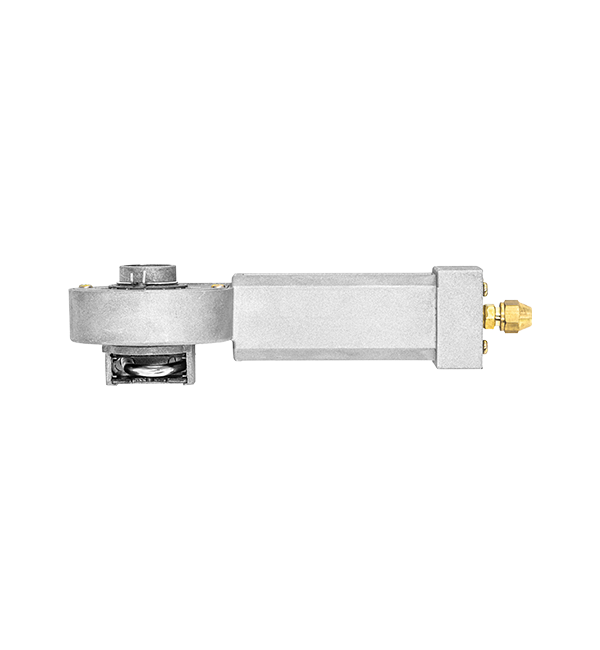

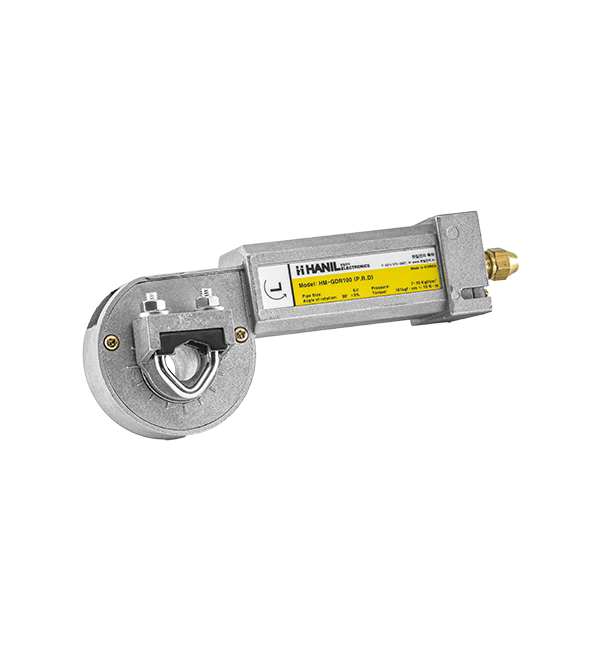

HM-GDR100
모델명: -
- 화재 발생 시 소화 가스와 연동 되어 즉각 구동
- 구동에 전기가 필요하지 않아 전기 안전에 민감한 현장에서 사용 가능
- 일체형 실린더 구조로 외부 충격 및 이물질에 강함 (한일전자 특허)
- 일체형 구조로 설치 및 보수 용이
- 약 10kgf/cm² 가스 사용
분류: 피스톤릴리즈
기술 제원
Functional Data
01
| 항목 | 스펙 | 비고 |
|---|---|---|
| 동작 방식 | Open-close | 1 line control(단동 실린더) 6⌀ copper tube |
| 사용 압력 | 5...15 kgf/cm² | |
| 회전력(구동) | Max. 24Nm | |
| 회전력(복귀) | Max. 10Nm | |
| 모터 회전 방향 | CW | |
| 메뉴얼 동작 | 가능 | 에어컴프레셔 약 5-10kgf/cm² 압력을 니쁠에 직접 공급 |
| 회전 각도 | Max. 95° | |
| 동작 시간 | < 0.5 Sec | 풍량, 전력, 댐퍼 상태에 따라 다소 상이 |
| 댐퍼 축간 체결 방식 | U 볼트 타입 클램프(M6) | |
| 댐퍼 샤프트 두께 | 8 . . . 17mm | |
| 댐퍼 샤프트 길이 | Min. 60mm | |
| 위치 지시(기계적) | 클램프 포인터를 통한 지시 | |
| 결선 방식 | 6mm bronze pipe | 현장에 맞는 니쁠로 변경 사용 가능 |
Certification & Etc.
02
| 항목 | 스펙 | 비고 |
|---|---|---|
| KTL | 21-035718-01-1 | |
| KIPO | 10-1415268 | |
| 중량 | 약 1kg | 포장 제외 |
설치 안내
- 댐퍼축과 고정대 간격을 정확히 맞춘다.
- 모터 하부를 고정대에 맞춘 뒤 댐퍼 축을 모터 축에 끼운다.
- 댐퍼문을 시계 방향으로 돌려서 닫고, 모터축을 시계 방향 끝까지 돌린 후 (닫힘) 모터 수평을 유지하면서 5mm 렌치 볼트를 조인다.[* 국내 생산 되는 댐퍼 약99%는 시계 방향 : 닫힘, 반시계 방향: 열림]
설치와 결선은 반드시 전문 기술자가 진행하고, 전원을 차단한 상태에서 결선 작업을 진행하여 감전과 고장을 방지하십시오.

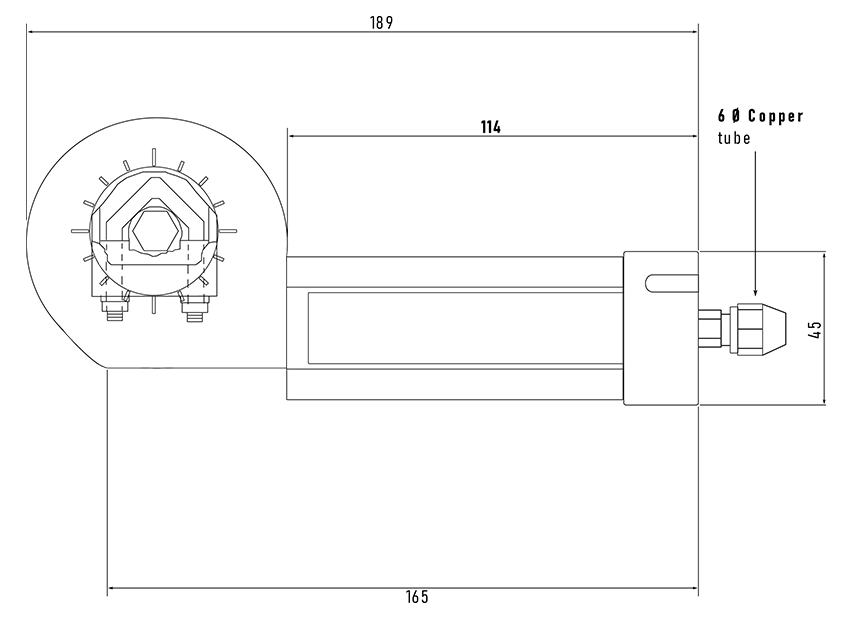

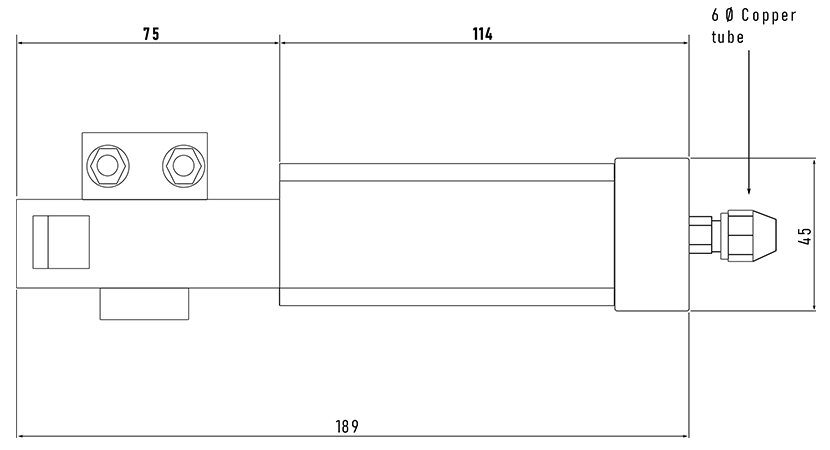

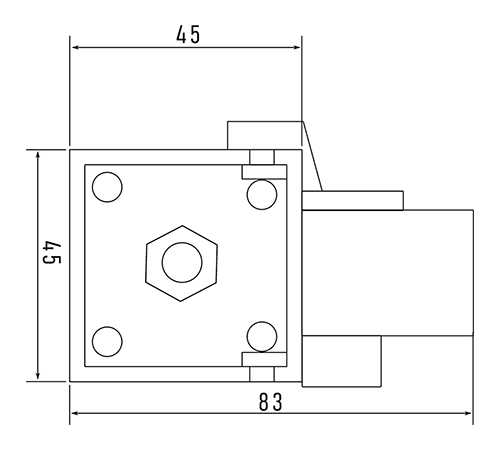

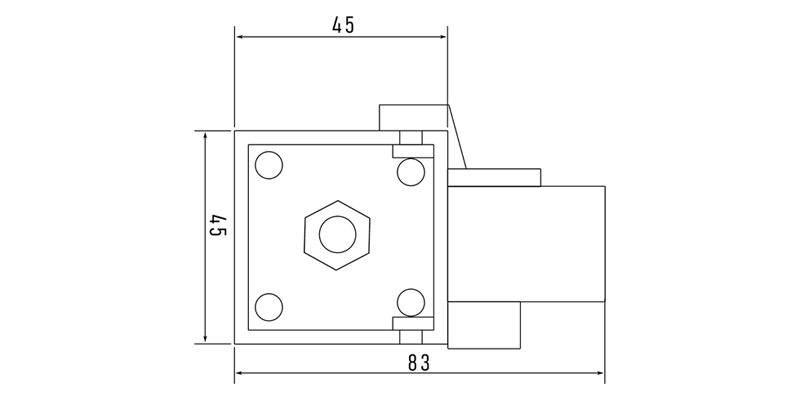

외형 규격
(mm)
전면
측면
TOP
주의 사항
1. 사용 환경 및 조건
제품은 지정된 동작 조건(온도, 전압, 환경 등) 내에서 사용하십시오.
정격 전압 범위에서만 사용해야 하며, 이를 벗어나면 화재, 고장, 파손의 원인이 됩니다.
2. 설치 및 결선
설치와 결선은 반드시 전문 기술자가 진행하십시오.
전원을 차단한 상태에서 결선 작업을 진행하여 감전과 고장을 방지하십시오.
배선 작업 시 볼트는 반드시 단단히 조여주십시오.
병렬 연결 시, 동일한 단자 번호로만 연결하고, 합계 전원 용량을 반드시 확인하십시오.
3. 취급 및 사용 수명
제품은 정해진 수명 내에서만 사용하십시오.
외부선을 잡고 운반하거나, 제품 위에 물건을 올리거나 하중을 가하지 마십시오.
가동 중인 제품의 가동 부위를 만지지 말아야 하며, 분해하지 마십시오.
댐퍼 축 체결 시, 10mm 너트를 과도하게 조이지 않도록 주의하십시오.
4. 전기적 주의사항
정전압 전원부를 확보한 상태에서 전원을 공급하십시오.
엑추에이터의 직접회로(IC)는 **정전기 및 전자파(EMI)**에 민감하므로 예방 조치를 취하십시오.
5. 폐기 및 재활용
사용하지 않는 제품은 산업 폐기물로 법적 규정에 따라 적절히 처리하십시오.
제품의 일부 또는 전체를 재이용하지 마십시오.
