방화 댐퍼

Intelligent Fire Damper System
Discover more about Damper

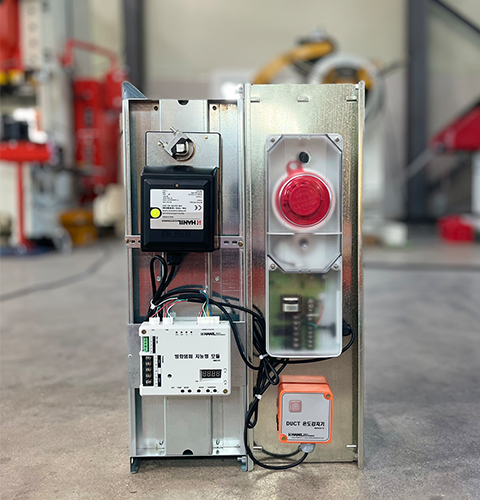

지능형 방화댐퍼

공인기관의 방연(KS F2822)및 내화(비차열 1시간) 성능 인정된 우수한 내구성
일체형/분리형/모듈형 형태의 특허된 다양한 설치 방법.
다양한 스마트 제어 시스템으로 구성 가능

규격

490x420
  • 프레임 - SGCC THK 1.6
  • 스토퍼 - SGCC THK 1.6
  • 샤프트 - SS400 12.7⌀
  • 날개 - SGCC THK 1.6

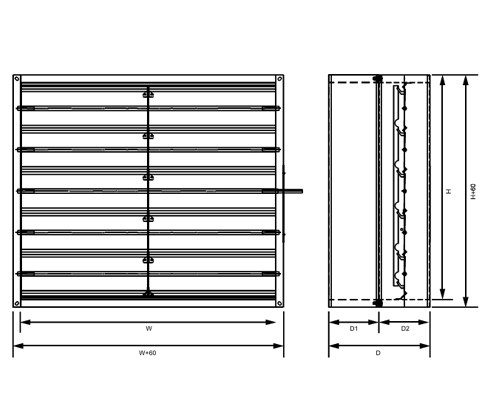

  • 사이즈 - W, H: 150mm ~ 3000mm, D1, D2: 200mm
standard

시험성적

내화시험
비차열(차염성)

6mm 균열 게이지

성능기준 : 시험체를 관통하여 길이 150mm 이상 이동하지 않을 것
  • 시험체 A - 관통되지 않음.
  • 시험체 B - 관통되지 않음.
적합
내화시험
비차열(차염성)

25mm 균열 게이지화염 발생유무

성능기준 : 시험체를 관통하지 않을것, 10초 이상 지속되는 화염 발생이 없을 것
  • 시험체 A - 관통되지 않음, 화염 발생 없음.
  • 시험체 B - 관통되지 않음, 화염 발생 없음.
적합
방연시험
방연성

공기 누설량 ㎥/(㎡ min)

성능기준 : 차압 20 Pa일 때 공기 누설량이 5.0 ㎥/(minㆍ㎡)를 초과하지 않을 것
  • 시험체 A - 3.5 ㎥ 이하. (㎡ min)
  • 시험체 B - 3.5 ㎥ 이하. (㎡ min)
적합
「국토교통부 고시 제 2023-24호」 제 8장 제 35조 1항에 따른 방화댐퍼 성능 시험 기준에 적합
「국토교통부 고시 제 2023-24호」 제 8장 제 35조 3항에 의하여 시험성적서는 발급일로부터 2년간 유효
