로 컬 제 어 용
방화댐퍼용 지능형 모듈
방화댐퍼, 연기감지기, 온도센서 등 다양한 장치와 원활하게 연결되어 방화 시스템의 효율성을 극대화하는 중요한 역할을 합니다. 특히, 원격 제어 및 상태 모니터링 기능을 통해 실시간으로 시스템을 관리할 수 있어, 안전하고 효율적인 운용이 가능합니다. 방화댐퍼와 엑츄에이터를 동시에 설치하여, 화재 발생 시 시스템이 자동으로 작동할 수 있도록 하는 것이 권장됩니다.
방화댐퍼, 연기감지기, 온도센서 등 다양한 장치와 원활하게 연결되어 방화 시스템의 효율성을 극대화하는 중요한 역할을 합니다. 특히, 원격 제어 및 상태 모니터링 기능을 통해 실시간으로 시스템을 관리할 수 있어, 안전하고 효율적인 운용이 가능합니다. 방화댐퍼와 엑츄에이터를 동시에 설치하여, 화재 발생 시 시스템이 자동으로 작동할 수 있도록 하는 것이 권장됩니다.
방화댐퍼 설치 시 엑츄에이터와 함께 설치하는 것이 권장됩니다. 엑츄에이터는 방화댐퍼의 자동 개폐를 제어하며, 이를 통해 화재 발생 시 빠르고 효율적인 차단을 할 수 있습니다.
방화댐퍼를 원격지에서 제어할 수 있게 해줍니다. 이를 통해 방화댐퍼 상태를 실시간으로 모니터링하고, 필요에 따라 원격에서 개폐를 제어할 수 있습니다.
Duct용 연기감지기: 방화댐퍼와 연동되어 DUCT 내에서 발생할 수 있는 연기를 감지하고, 연기 감지 시 자동으로 방화댐퍼를 작동시켜 화재 확산을 방지합니다. 온도 센서: 온도 변화에 따라 방화댐퍼의 개폐를 조정하여 화재 발생 시 적절한 대응을 할 수 있습니다.
화댐퍼, 연기감지기, 온도 센서 등의 각종 유니트와 연결되어 각 장치의 상태를 실시간으로 감시하고 제어할 수 있습니다. 이를 통해 시스템 전체의 효율성을 높이고, 화재 발생 시 신속하게 대처할 수 있습니다.
각 유니트의 설정값을 조정하거나, 실시간 상태를 확인하여 시스템의 이상 유무를 점검할 수 있습니다. 이는 방화 시스템의 신뢰성을 높이고, 문제가 발생했을 때 빠르게 조치를 취할 수 있게 합니다.
| 항목 | 스펙 | 비고 |
|---|---|---|
| 정격전압 | AC/DC 24V 동시 지원 | 50/60Hz |
| 소비전력 | 1.5 A | 50/60Hz |
| 원격제어 | 로컬제어기 | 1:1 유선결선 |
| 항목 | 스펙 | 비고 |
|---|---|---|
| MODE 스위치 | 화재모드 셋팅 |
1. 원격 Mode (통신설정 시) 2. 연기 AND 온도 [기본셋팅] 3. 연기전용 4. 온도전용 5. 연기 OR 온도 |
| TEMP 스위치 | 온도모드 셋팅 |
1. 원격 Mode (통신설정 시) 2. 72도 3. 104도 [기본셋팅] 4. 205도 5. 280도 |
| 상태표시 | FND | 설정값 FND표시 |
| LED | POW | 전원등 |
| RUN | 구동등 (Damper Actuator) | |
| LED1 | ||
| LED2 | ||
| 커넥터 | GAS | DUCT연기감지기 연결 |
| TEMP | DUCT온도감지기 연결 | |
| DAMPER ACTUATOR | 댐퍼 구동부 연결 | |

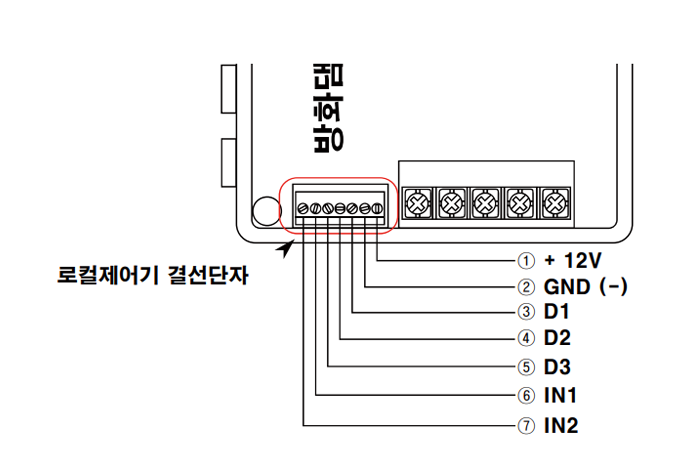

| 로컬제어기 단자 | 미니멀 7P | *결선도 참조 |
| 전원 단자 | 5P |
단자순서 (24V 또는 220V 선택) ( 24V, 24V, 공단자, 220V, 220V ) |
| 테스트 모드 | Damper Actuator On / Off | S1버튼 누름유지 S2 버튼 반복 |
| 상태확인 | 온도및 스위치값 확인 |
S2버튼 1초 누름유지 후 S2버튼 반복 (온도, Mode, Temp 반복표시) 정상 : 실시간 온도측정값 -50~55 표시 : Duct온도감지기 단락 * 온도측정값은 약 10초 표시후 원복 |
