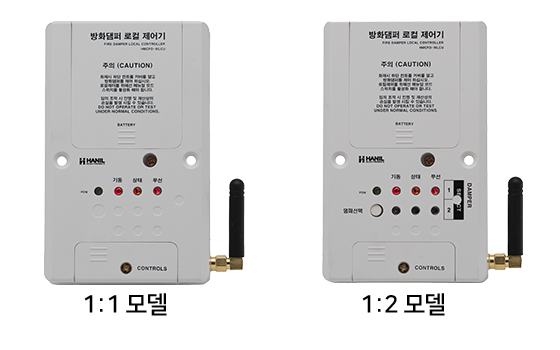

로컬 제어기(무선)

563x566
무선

로컬제어기

무선 로컬 제어기는 배터리 전원 또는 상시전원을 사용하여 방화댐퍼의 상태를 실시간으로 제어하고,
필요 시 수동으로 조작할 수 있습니다.
방화댐퍼의 상태를 실시간으로 표시하고 제어합니다.
현장 상황에 따라 유연하게 배치할 수 있습니다. (방화댐퍼와 10M 이내 설치 권장)

제품 개요

Wireless Control

방화댐퍼의 실시간 상태 표시 및 무선 제어

Installation Guide

방화댐퍼로부터 10M 이내 설치 권장

Safety Cover

관리자 외 조작 방지를 위한 스위치 커버 구성

Power Supply

배터리 또는 상시전원(DC 24V) 사용 가능

125mm

가로

137mm

세로

40mm

측면
AA 사이즈 배터리 4개를 사용합니다. (출고 시 기본 삽입)

사용 방법

평상시
  • 정상 무선통신: 선택된 방화댐퍼 연결 LED 녹색
  • 방화댐퍼 정상: 상태 LED 녹색 ("열림" 상태)
기동 및 원복
  • 방화댐퍼 선택
  • 메뉴얼 버튼 눌러 기동 LED 적색 확인
  • 기동 버튼 누르면 방화댐퍼 동작 및 상태 LED 적색 변경

LED 표시 기능

전원 LED
  • 전원 정상
  • 전원 부족
  •
기동 LED
  • 기동하지 않음
  • 메뉴얼모드 활성화
  • 댐퍼 기동 상태
상태 LED
  • 댐퍼 열림
  • 댐퍼 닫힘
  •
연결 LED
  • 무선통신 미연결
  • 무선통신 연결
  •

주요 스위치

댐퍼기동
  • 메뉴얼모드 활성화 시
  • ON/OFF로 방화댐퍼 제어
메뉴얼 모드
  • 평상시 비활성화
  • 방화댐퍼 조작 필요 시 활성화
선택
  • 2대 이상 제어 시 방화댐퍼 선택

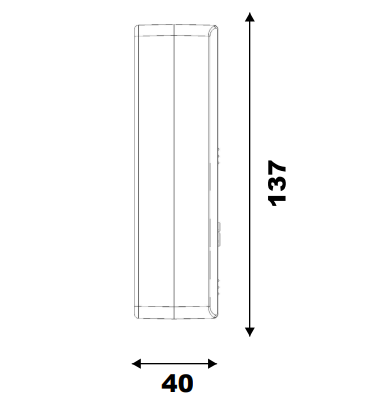

외형규격

정면
측면
237x236
Basic information

유지관리 및 주의사항

배터리 관리

전원 LED 적색 시 배터리 교체 필요

  • 무선 연결 상태 확인
  • 방화댐퍼 동작 상태 점검
  • LED 표시등 정상 작동 확인
  • 방화댐퍼와 10M 이내, 장애물 없는 공간에 설치
  • 스위치 커버로 관리자 외 조작 방지
  • 장기간 미사용 시 배터리 제거 권장
