연기 감지기

KFI 한국소방산업기술원 형식승인

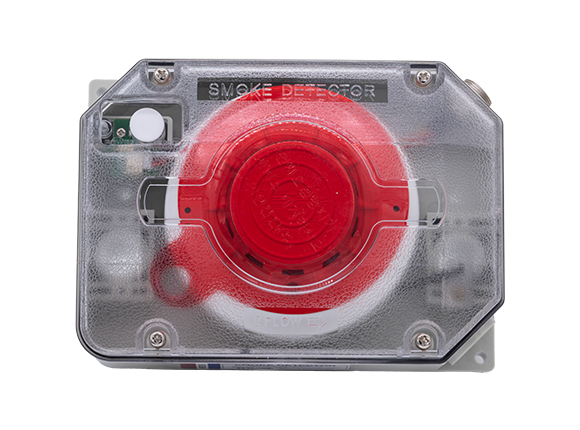

HMSFD22-SD

방화댐퍼용 DUCT 연기 감지기

HMSFD22-SD Smoke Detector는 고감도 센서를 이용해 연기 감지에 탁월한 성능을 보이며, 설치 및 유지 관리가 용이한 DUCT용 연기 감지 및 경보 제어기기입니다.

Features

기능과 특징

고감도 센서

이 제품은 높은 감도와 정확한 연기 감지를 제공하는 센서를 사용하여, DUCT 내에서 연기를 신속하고 정확하게 감지합니다.

적합한 설치 환경

HMSFD22-SD는 유속 1.0~25m/s 범위 내에서 DUCT에 설치할 수 있으며, 다양한 크기의 환기 시스템에 적합합니다.

광전식(Photo Electric) 감지기

광전식 감지기를 사용하여 연기를 탐지하며, 이를 통해 더욱 정확하고 빠르게 연기를 감지할 수 있습니다.

경보 및 시스템 제어

연기가 감지되면 24VDC의 알람 신호를 통해 팬, 블로워 및 기타 시스템을 제어할 수 있습니다. 이 신호는 Relay Buzzer 또는 Annunciator에 연결되어 경고음을 발하거나 경고를 표시합니다.

알람 상태 지속

DUCT 내에서 연기가 사라지거나 정상 상태로 복귀하더라도, 알람 상태는 계속 유지되며, Reset 버튼을 눌러야만 초기 상태로 복귀됩니다. 이는 연기 감지 후 신뢰성 있는 경고를 보장합니다.

Trouble Contact

정상 상태에서 Trouble Contact는 항상 출력되며, 센서 고장, 센서 분리, 전원 장애 및 리셋 기능 작동 시 문제가 발생합니다. 이러한 문제가 발생하면 녹색 LED가 점멸하고 Trouble Contact의 출력은 정지됩니다.

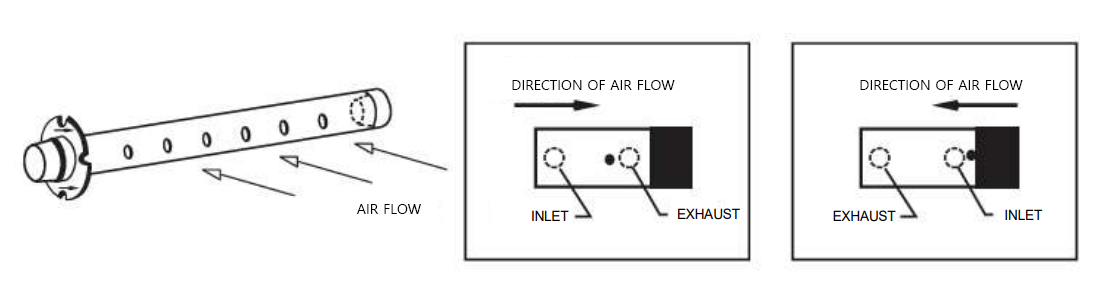

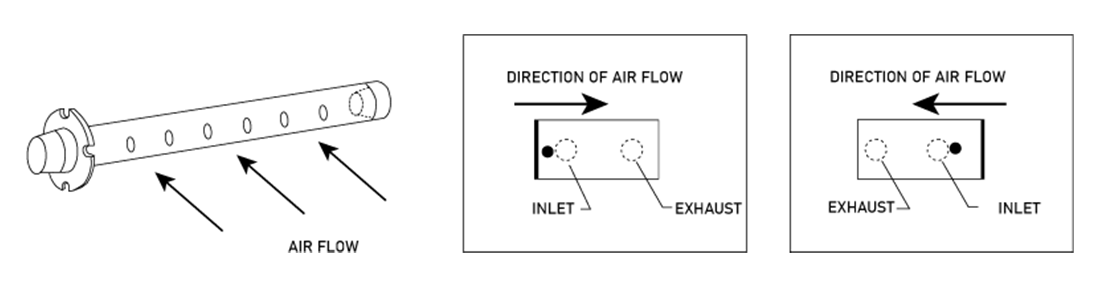

샘플링 튜브

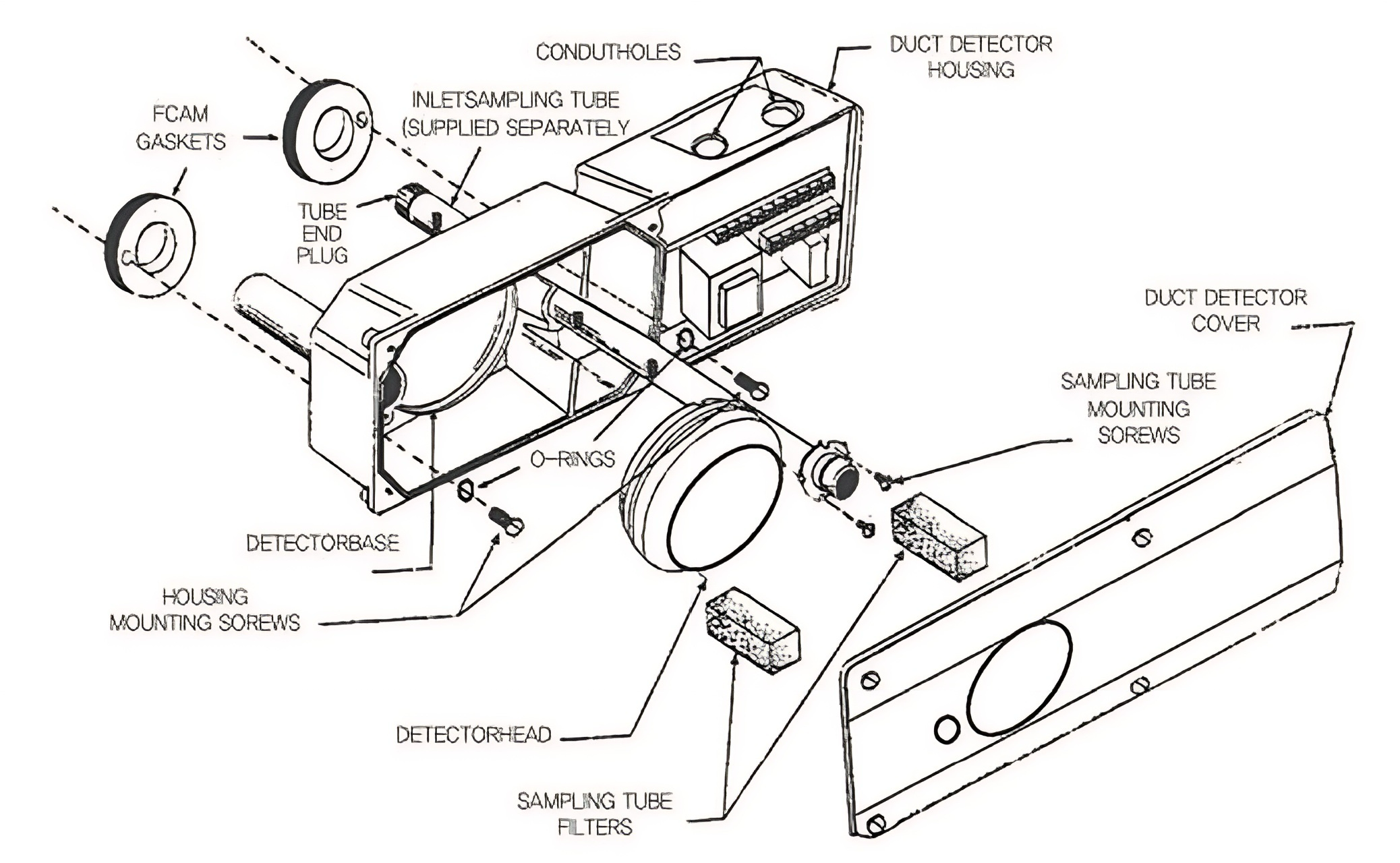

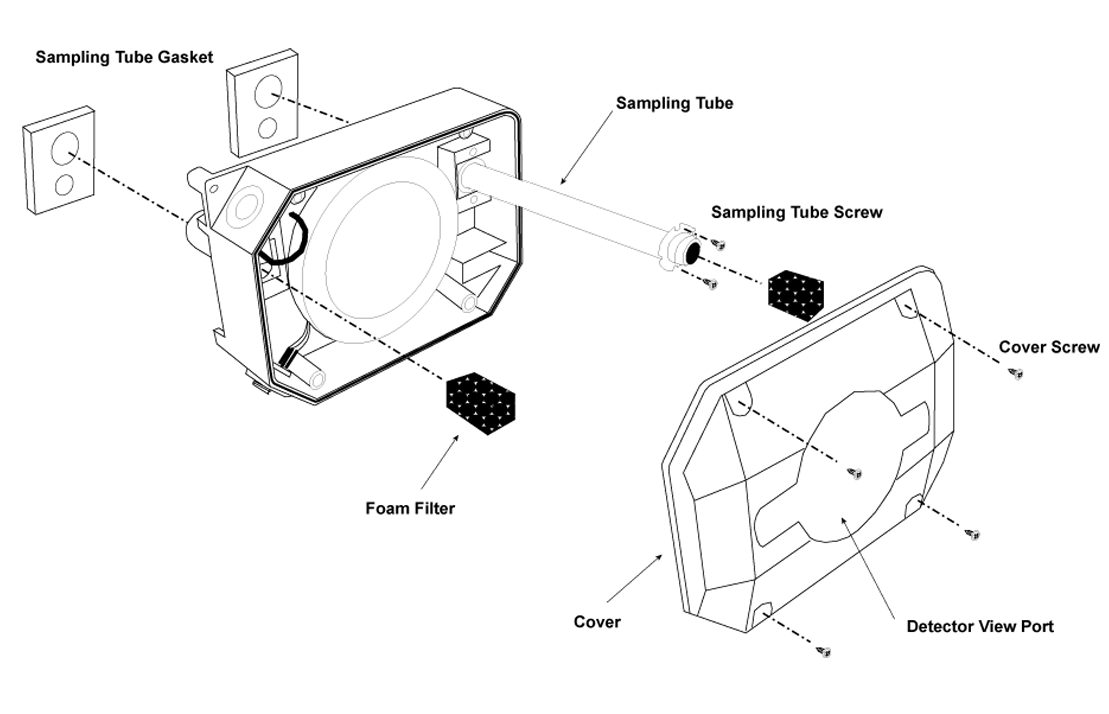

각부 명칭

237x236
Basic information

추가적인 작동 설명과 사용 지침

초기 상태

전원 공급 시 우측 PCB 내의 녹색 LED는 항상 켜져 있습니다.

사용 전, 그림을 참조하여 제품의 사용 설명서를 꼼꼼히 읽고, 잘 보관하십시오. 기기를 전원에 연결하기 전에 표기된 전압과 일치하는지 확인하십시오. DUCT에 설치 시 기기가 흔들리지 않게 고정하십시오. 샘플링 튜브 설치 시, 공기 흐름 방향에 주의해야 합니다. DUCT 내 분진이 완전히 제거된 후, 감지기 분진 커버를 제거하십시오.

본 기기는 고감도 (Accommodates heades) 감지기를 사용하여 장시간 분진에 오염되면 오작동 될수있습니다.
감지기를 정기적으로 세척하여 주십시오. (세척시 감지기를 본체에서 분리 후 Air Spray로 세척 하십시오. 물세척 불가)
