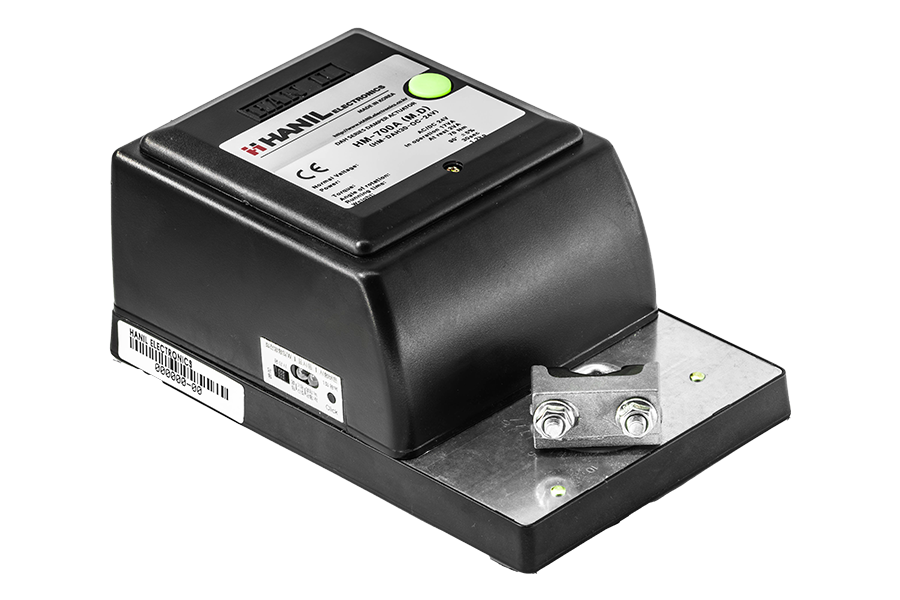

결선 후 플렉시블 전선관 홀을 통한 깔끔한 정리
3중으로 회로를 보호
시계방향, 반 시계방향 전환 가능
전원결선만으로 1회 왕복 테스트 가능 (한일전자특허)
| 항목 | 스펙 | 비고 |
|---|---|---|
| 정격전압 | AC/DC 24V | 50/60Hz |
| 허용 전압오차 | ±20% | |
| 소비전력(구동) | 19.5VA [0.8A] | |
| 소비전력(대기) | 0.5VA[0.02A] | |
| 병렬결선 운영 | 가능 | |

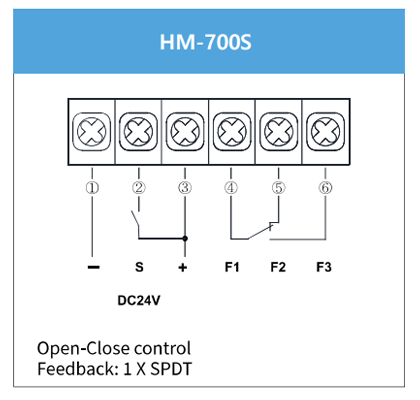

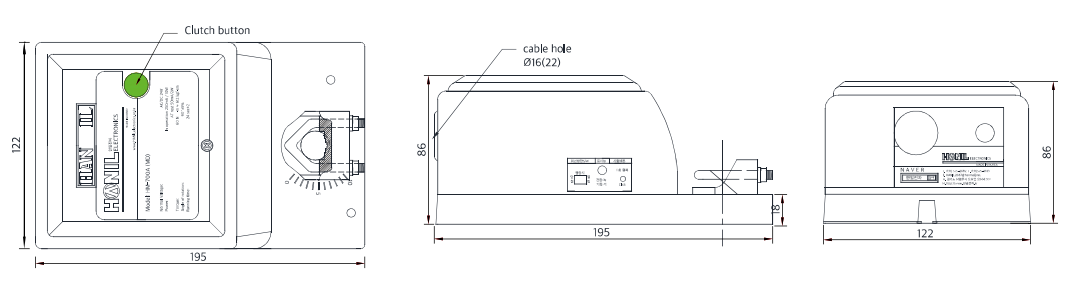

| 기동 상태 확인(피드백) | 가능 | 결선도 참조 |
| 결선방식 | 터미널블럭 | 결선도 참조 |
| 항목 | 스펙 | 비고 |
|---|---|---|
| 모터 회전방향 | 설치시 선택 가능 (내장 슬라이드 스위치) | CW / CCW |
| 메뉴얼 동작 | 가능 | 클러치 버튼 누르고 회전 |
| 회전 각도 | Max. 95° | |
| 동작 시간 | < 30 Sec | 풍량, 전력, 댐퍼 상태에 따라 다소 상이 |
| 동작 수명 | 약 20,000번 | 왕복 동작 기준 |
| 동작 소음 | < 57 dB | 댐퍼 체결 전 1m 이격 후 측정 |
| 댐퍼 축간 체결 방식 | U볼트 타입 클램프(M6) | |
| 댐퍼 샤프트 두께 | 8...17mm | |
| 댐퍼 샤프트 길이 | Min. 40mm | |
| 위치 지시(기계적) | 클램프 포인터를 통한 지시 | |
| 전원등 | 전원(상태) LED 내장 | |
| 기동등 | 기동 LED 내장 | |
| 수동 조작함 | 결선 가능 | |
| 작동 시험 | 시험 버튼 내장 | 버튼 클릭시 1회 왕복 자체 구동 |
| 항목 | 스펙 | 비고 |
|---|---|---|
| CE | EN ISO 12100:2010 / EN 60204-1:2006 / A1:2009 | HM-700A / F/S(HM-DAH30-OC-24V) |
| 중량 | 약 1.2Kg | 포장 제외 |
