DAH
HM-700S
모델명: HM-DAH30-OC-24V
- 방화 댐퍼용
- 방화 댐퍼 지능형 모듈과 바로 연결 가능한 9P 커넥터 장착
- 동작 보호 회로: 3중 보호로 모터 고장 최소화
- 회전 방향 전환 가능: 시계/반 시계방향 모두 작동.
- 자체 테스트 기능: 전원 연결 후 테스트 버튼 클릭만으로 1회 왕복 동작 수행(특허 기술)
- 상태 확인 LED 탑재
- 상태 확인 LED 전환 SW 탑재
- 화재 시 연감지기 연동과 Position Lock으로 방화댐퍼 폐쇄 상태 유지
- 하이토크 지원: 강한 작동력 제공
분류: 방화댐퍼
기술 제원
Electrical Data
01
| 항목 | 스펙 | 비고 |
|---|---|---|
| 정격 전압 | AC/DC 24V | AC : 50/60Hz |
| 허용 전압 오차 | ±20% | Min : 19.2V Max : 28.8V |
| 소비 전력(구동) | 19.5VA [0.8A] (최대 부하 시) | 전압 24V 기준 |
| 소비 전력(대기) | 0.5VA[0.02A] | |
| 병렬 결선 운영 | 미지원 | |
| 기동 상태 확인(피드백) | 가능 | 평상 시(B접점), 기동 완료(A접점) |

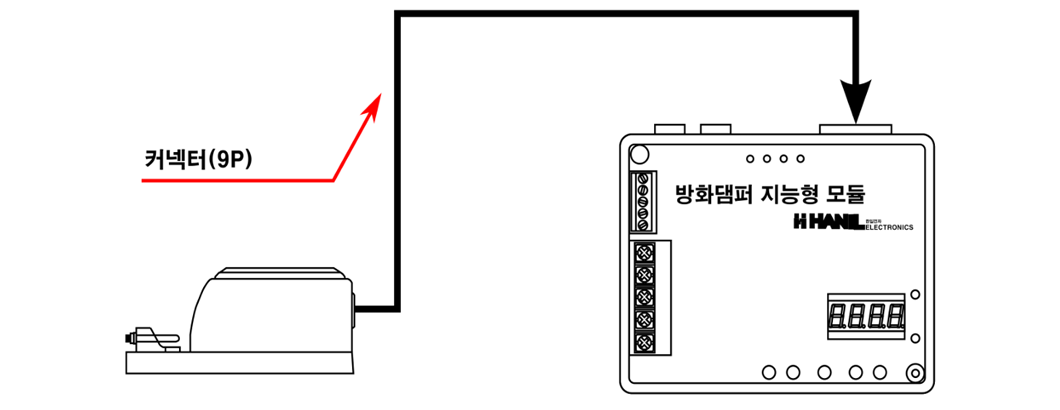

| 결선 방식 | 커넥터(9P) | 방화 댐퍼 지능형 모듈(HMCFD)과 연결 참조 |
Functional Data
02
| 항목 | 스펙 | 비고 |
|---|---|---|
| 동작 방식 | Open-Close | 3선식 제어(피드백 제외) |
| 동작 수명 | 약 20,000 번 | 왕복 동작 기준, 댐퍼 체결 전 단독 테스트 시 |
| 회전력 | Max. 70Nm | 무부하 시, 댐퍼 체결 전 단독 테스트 시 |
| 모터 회전 방향 | 설치 시 선택 가능(내장 슬라이드 스위치) | CW/CCW, 출고 세팅 평상 시 CW |
| 메뉴얼 동작 | 가능 (클러치 버튼 누르고 회전) | 수동 계폐 |
| 회전 각도 | 0° . . . 90° | ± 5° |
| 동작 시간 | < 30 Sec | 풍량, 전력, 댐퍼 상태에 따라 다소 상이 |
| 동작 소음 | < 57 dB | 댐퍼 체결 전 1m 이격 후 측정 |
| 동작 조건 | -10 ~ +50ºC, 85%RH 이하, 결로 없을 것 | 방우 구조가 아니기 때문에 옥외 사용 시 별도의 케이스 작업 요함. |
| 댐퍼 축간 체결 방식 | U볼트 타입 클램프(M6) | 내경 6mm, 외경 10mm 노텐 너트 |
| 장착 가능 댐퍼 크기 | 1.5m² 이하 | 댐퍼의 필요 토크/작동력 계산 시 제조업체 제공 데이터, 설계, 설치 장소, 공기 흐름 조건 등을 모두 고려해야 하며, 권장 댐퍼 크기는 참고용입니다. |
| 댐퍼 샤프트 두께 | 8 . . . 17mm | 원형, 사각, 육각 최소, 최대 두께 |
| 댐퍼 샤프트 길이 | Min. 40mm | 권장 : 100mm 이상 |
| 위치 지시 | 클램프 포인터를 통한 지시 | 클램프 쪽 0 . . . 10 표시목 |
| 전원등 | 전원(상태) LED 내장 | 출고 세팅 CW : 적색, CCW 녹색, 전환 가능(스위치 설정 항목 참조) |
| 기동등 | 기동 LED 내장 | 기동 신호 시 청색LED 점등 |
| 수동 조작함 | 방화 댐퍼 로컬제어기 | HMCFD-LCU1 |
| 작동 시험 | 시험 버튼 내장 | 전원 확보 후 버튼 클릭 시 1회 왕복 자체 구동 |
Certification & Etc.
03
| 항목 | 스펙 | 비고 |
|---|---|---|
| KTL | 21-061306-01-1 | |
| KIPO | 10-1888894 | |
| CE | EN ISO 12100:2010/EN 60204-1:2006/A1:2009 | |
| 중량 | 약 1.2kg | 포장 제외 |
결선도
| 결선 | 내용 |
|---|---|
| ① | (–)전원 : AC/DC 24V (상시) |
| ② | 기동(신호) : Control Input AC/DC 24V / [ 3번 단자(+전원)과 연결 시 모터 동작. 해제 시 모터 원복 ] |
| ③ | (+)전원 : AC/DC 24V (상시) |
| ④ | COM : 확인측 공통 (모터 피드백 COM) |
| ⑤ | 확인 : B접점 확인 출력 |
| ⑥ | 확인 : A접점 확인 출력. [방재실(수신반) 확인] |
동작 확인 (화재 시)
예1) 방재실(수신반) 확인이 (+)인 경우
③, ④번(COM)에 연결. ⑥번 단자 확인(+) 출력
예2) 방재실(수신반) 확인이 (–)인 경우
①, ④번(COM)에 연결. ⑥번 단자 확인(-) 출력
설치와 결선은 전원 공급을 차단한 상태에서 해 주십시오. 고장과 감전의 원인이 됩니다.
커넥터를 모양에 맞게 장착 하십시오.
커넥터를 거꾸로 삽입하거나 파손됐을 경우, 작동 불량 및 고장의 원인이 됩니다.
스위치 설정
회전 방향 스위치 설정
모터 옆 단에는 회전 방향 스위치, 기동LED, 상태LED, 시험 버튼이 내장되어 있습니다. 현장에 맞는 댐퍼 동작을 위해 결선 전, 확인하십시오.
회전 방향 스위치 변경 시 항상 스위치를 끝까지 이동시켜 주십시오. 슬라이드 스위치가 끝에 위치하지 않으면 오작동의 원인이 됩니다.
상태 LED 스위치 설정
모터 내부에는 상태 LED 전환 기능 버튼이 내장되어 있습니다. 병렬 연결 시, 댐퍼 반대편에 체결 시 LED가 반대로 들어올 경우 확인 하십시오.
상태 LED 스위치 변경 시 항상 스위치를 끝까지 이동시켜 주십시오. 슬라이드 스위치가 끝에 위치하지 않으면 오작동의 원인이 됩니다.
설치 안내
설치와 결선은 반드시 전문 기술자가 진행하고, 전원을 차단한 상태에서 결선 작업을 진행하여 감전과 고장을 방지하십시오.
외형 규격
(mm)
전면
TOP
TOP
모터 브라켓 (HM-A-MB200)
주의 사항
1. 사용 환경 및 조건
제품은 지정된 동작 조건(온도, 전압, 환경 등) 내에서 사용하십시오.
정격 전압 범위에서만 사용해야 하며, 이를 벗어나면 화재, 고장, 파손의 원인이 됩니다.
2. 설치 및 결선
설치와 결선은 반드시 전문 기술자가 진행하십시오.
전원을 차단한 상태에서 결선 작업을 진행하여 감전과 고장을 방지하십시오.
배선 작업 시 볼트는 반드시 단단히 조여주십시오.
병렬 연결 시, 동일한 단자 번호로만 연결하고, 합계 전원 용량을 반드시 확인하십시오.
3. 취급 및 사용 수명
제품은 정해진 수명 내에서만 사용하십시오.
외부선을 잡고 운반하거나, 제품 위에 물건을 올리거나 하중을 가하지 마십시오.
가동 중인 제품의 가동 부위를 만지지 말아야 하며, 분해하지 마십시오.
댐퍼 축 체결 시, 10mm 너트를 과도하게 조이지 않도록 주의하십시오.
4. 전기적 주의사항
정전압 전원부를 확보한 상태에서 전원을 공급하십시오.
엑추에이터의 직접회로(IC)는 **정전기 및 전자파(EMI)**에 민감하므로 예방 조치를 취하십시오.
5. 폐기 및 재활용
사용하지 않는 제품은 산업 폐기물로 법적 규정에 따라 적절히 처리하십시오.
제품의 일부 또는 전체를 재이용하지 마십시오.
